Wernicke Chiffre

Wernicke Cipher

2019

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 0 1 2 3 4 5 6 7 8 9

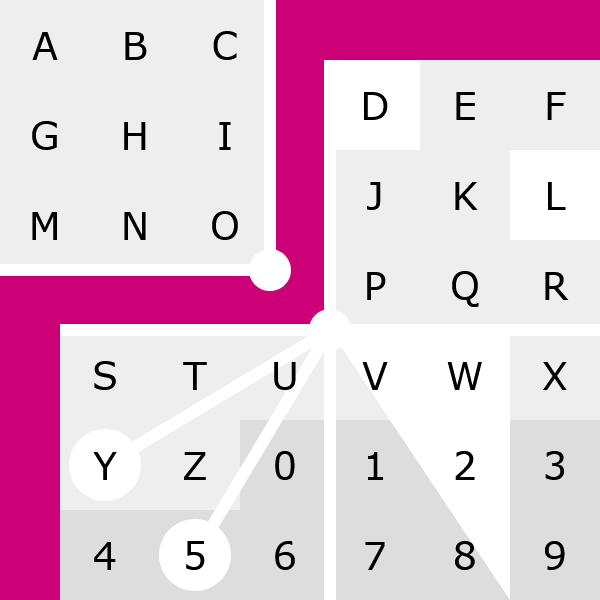

Abb. 1Teaser (PNG)

Insegsamt 36 Zeichen
26 Buchstaben des lateinischen Alphabets (A - Z)
10 Dezimalzahlen (0 - 9)
Zeichensatzerweiterung
Codierung mit einzigartigem Formdesign
Visuelle Rekonstruktion für einfache De-/Kodierung
Grundlinienausrichtung mit benutzerdefiniertem Stil
Blockdesign oder Freistil
Bereit für HF- und Kabelübertragung
Kompressionspotential

Raster-Design

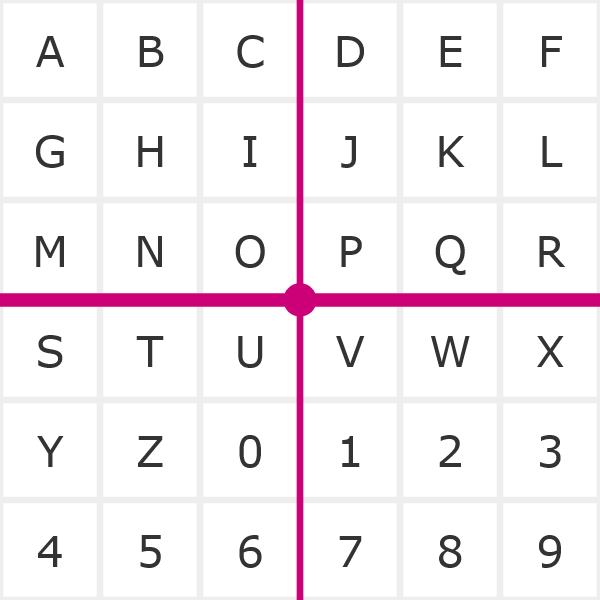

Grundraster

ABCDEFGHIJKLMNOPQRSTUVWXYZ0123456789

Abb. 2Design: Grundraster (PNG)

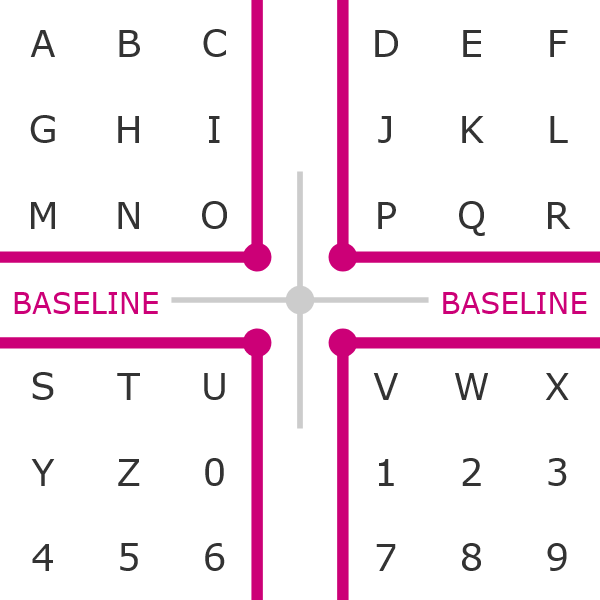

Blöcke expandiert

ABCDEFGHIJKLMNOPQRSTUVWXYZ0123456789 GRUNDLINIE GRUNDLINIE

Abb. 3Design: Blöcke expandiert (PNG)

Insgesamt 36 Zeichen
26 lateinische Buchstaben
10 Dezimalzahlen
6 x 6 Quadrat-Raster
3 x 3 Unterraster zu je 9 Zeichen
Horizontale Grundlinie mit Mittelpunkt

Chiffrier-Methoden

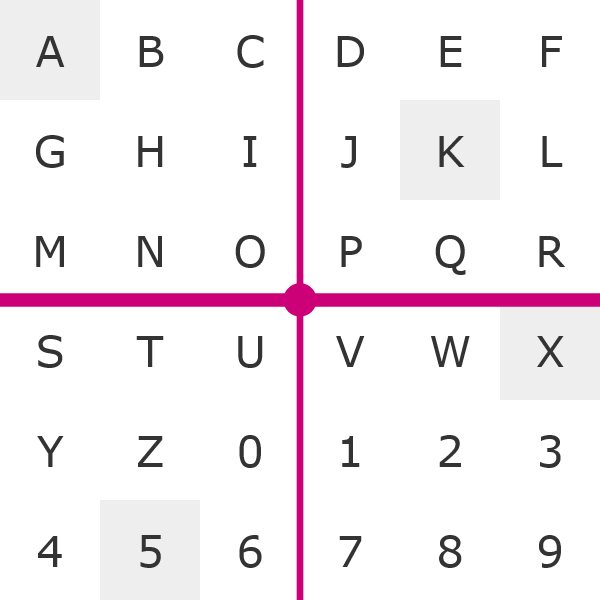

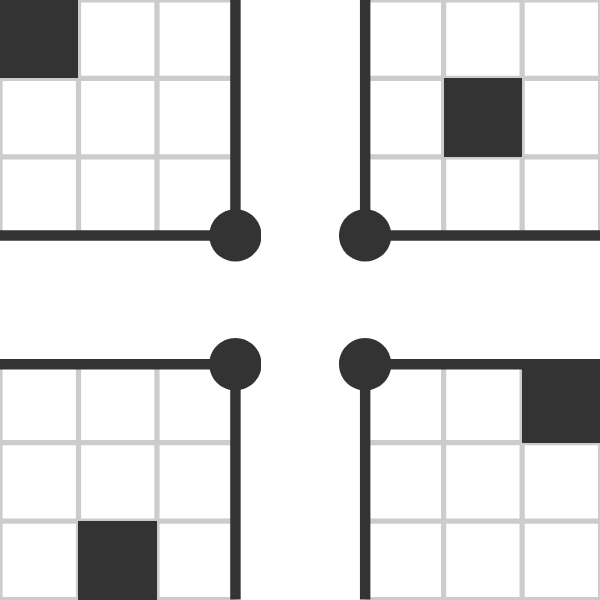

Koordinaten

ABCDEFGHIJKLMNOPQRSTUVWXYZ0123456789

Abb. 4Methoden: Koordinaten 1 (PNG)

Abb. 5Methoden: Koordinaten 2 (PNG)

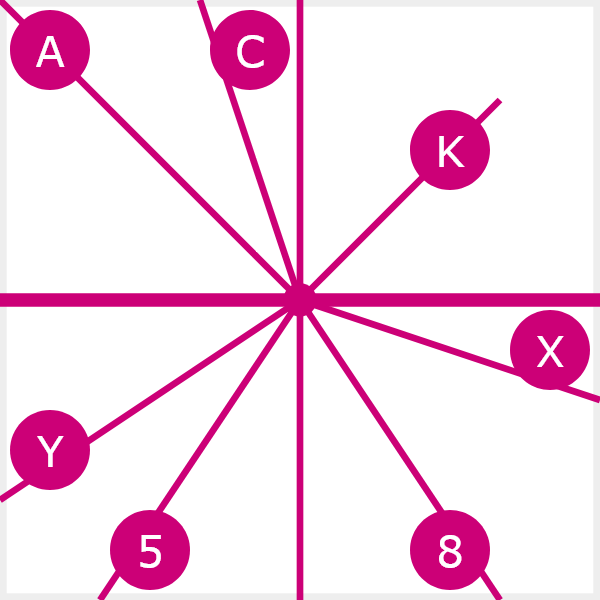

Explosion (Höhepunkte)

ACKXY58

Abb. 6Methoden: Explosion 1 (PNG)

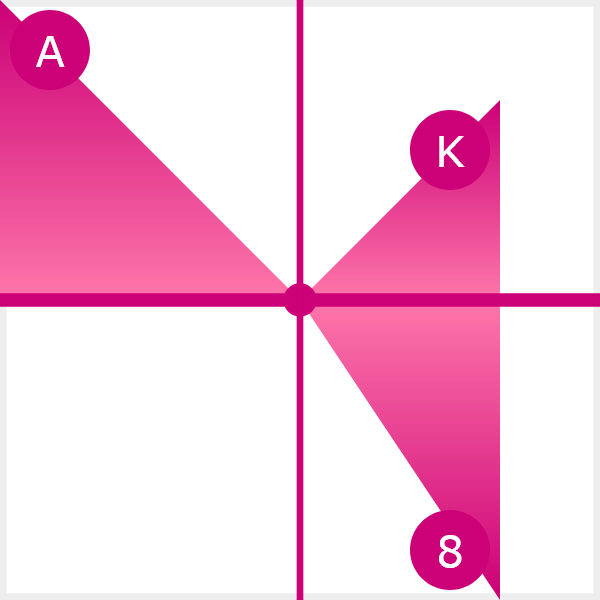

AK8

Abb. 7Methoden: Explosion 2 (PNG)

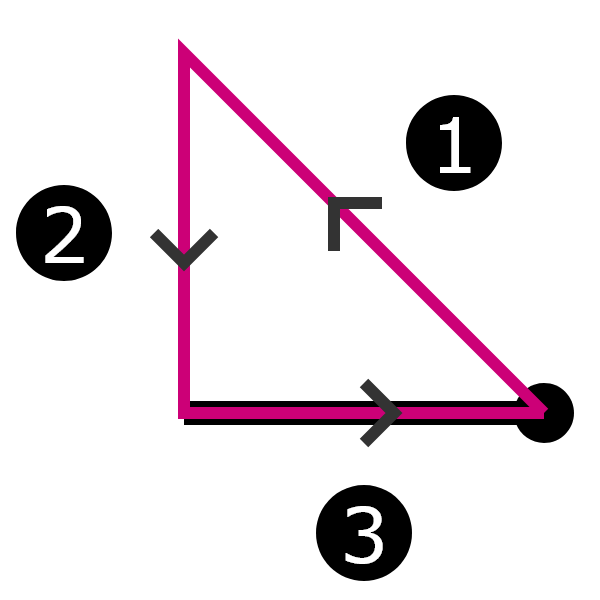

Explosionsform zeichnen

123

Abb. 8Explosionsform zeichnen (PNG)

Reihenfolge:

1. Mittelpunkt zum Zeichen

2. Zeichen zurück zur Grundlinie

3. Grundlinie zurück zum Mittelpunkt

Basis-Zeichensatz

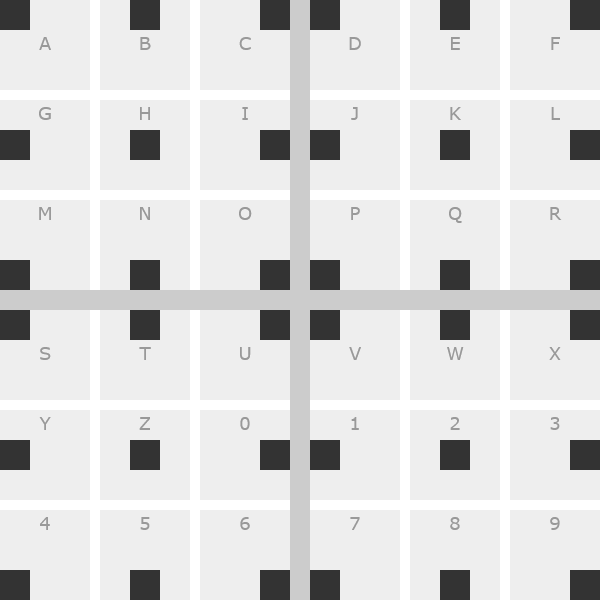

Koordinaten

Zeichensatz-Layout

ABC DEF GHI JKL MNO PQR STU VWX YZ0 123 456 789

Abb. 9Zeichensatz: Koordinaten (PNG)

Explosion

Zeichensatz-Layout

ABCDEFGHIJKLMNOPQRSTUVWXYZ0123456789

Abb. 10Charset: Explosion (PNG)

Zeichensatz-Vorlage

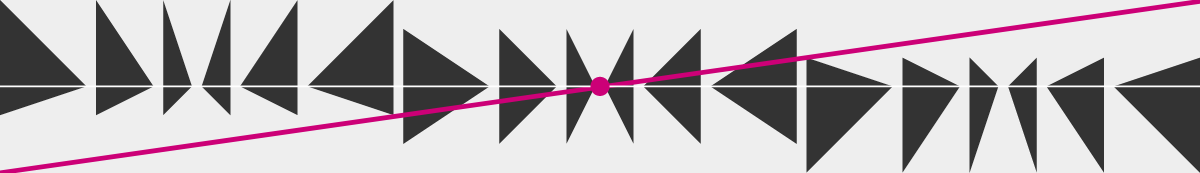

Symmetrische Punktreflexion

Abb. 11Vorlage: Symm. Punktreflexion (PNG)

ABCDEFGHIJKLMNOPQR9876543210ZYXWVUTS

Abb. 12Zeichensatz-Vorlage (PNG)

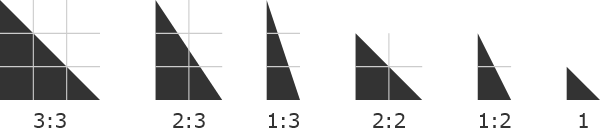

Einzigartige Formen

3:32:31:32:21:21

Abb. 13Einzigartige Formen (PNG)

Das kleinste gemeinsame Set besteht aus sechs einzigartigen Formen.
Diese Formen können gedreht und als Schablone zum Zeichnen alle Zeichen verwendet werden.

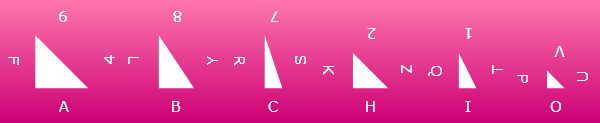

Schablonenmuster vorn

ABCHIOFLRKQP98721V4YSZTU

Abb. 14Schablone: Vorn (PNG)

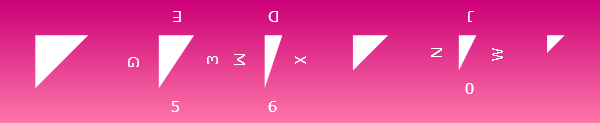

Schablonenmuster hinten

560GMNEDJ3XW

Abb. 15Schablone: hinten (PNG)

Chiffre-Zeichensätze

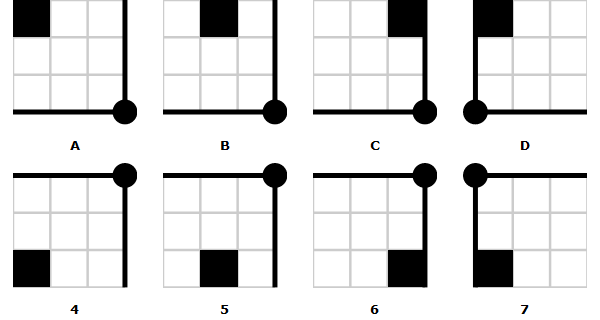

Basis-Zeichensatz

Primär Standard, Monochrome

RGB(0,0,0)

CMYK(0,0,0,1)

A

B

C

D

4

5

6

7

Abb. 16Zeichensatz: Primär Standard (PNG)

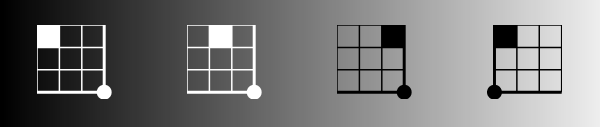

Graustufen / Kontraste

Zeichensatz-Erweiterung

Farberweiterungen können die Gesamtzahl der Zeichen erhöhen. Durch die Verwendung der RGB- oder CMYK-Farberweiterung werden 1,6 Millionen (364) abgedeckt, was mehr als dem Zehnfachen des Unicode-Zeichensatzes entspricht.

RGB Zeichnsatzerweiterung

Sekundäre Farberweiterung Level 1

RGB(0,0,0)

CMYK(0,0,0,1)

RGBHEX #000000
RGBDEZ (0,0,0)
CMYK% (0,0,0,100)
HSL (0°,0%,0%)

Abb. 18 RGB / Schwarz

RGB(1,0,0)

CMYK(0,1,1,0)

RGBHEX #FF0000
RGBDEZ (255,0,0)
CMYK% (0,100,100,0)
HSL (0°,100%,50%)

Abb. 19 RGB / Rot

RGB(0,1,0)

CMYK(1,0,1,0)

RGBHEX #00FF00
RGBDEZ (0,255,0)
CMYK% (100,0,100,0)
HSL (120°,100%,50%)

Abb. 20 RGB / Grün

RGB(0,0,1)

CMYK(1,1,0,0)

RGBHEX #0000FF
RGBDEZ (0,0,255)
CMYK% (100,100,0,0)
HSL (240°,100%,50%)

Abb. 21 RGB / Blau

RGB (Rot, Grün, Blau) wird technisch gesehen in jeder elektronischen Lichtemission verwendet.

CMYK Zeichensatzerweiterung

Sekundäre Farberweiterung Level 2

CMYK(1,0,0,0)

RGB(0,1,1)

CMYK% (100,0,0,0)
RGBHEX #00FFFF
RGBDEZ (0,255,255)
HSL (180°,100%,50%)

Abb. 22 CMYK / Cyan

CMYK(0,1,0,0)

RGB(1,0,1)

CMYK% (0,100,0,0)
RGBHEX #FF00FF
RGBDEZ (255,0,255)
HSL (300°,100%,50%)

Abb. 23 CMYK / Magenta

CMYK(0,0,1,0)

RGB(1,1,0)

CMYK% (0,0,100,0)
RGBHEX #FFFF00
RGBDEZ (255,255,0)
HSL (60°,100%,50%)

Abb. 24 CMYK / Gelb

CMYK(0,0,0,1)

RGB(0,0,0)

CMYK% (0,0,0,100)
RGBHEX #000000
RGBDEZ (0,0,0)
HSL (0°,0%,0%)

Abb. 25 CMYK / Schwarz

CMYK (Cyan, Magenta, Yellow, Key/Black) wird technisch in den meisten Druckverfahren verwendet.

Hinweis

Aus technischen Gründen wird die Kombination von RGB- und CMYK-Farberweiterungen nicht empfohlen.
Bei gleichzeitiger Verwendung kann es insgesamt mehr als 78 Milliarden (367) Zeichen darstellen. Durch zusätzliche Farben kann der Zeichensatz um ein Vielfaches vergrößert werden.

Beispiele

Basis-Zeichensatz

H

E

L

L

O

W

O

R

L

D

Abb. 26Beispiel: Basis 1 (PNG)

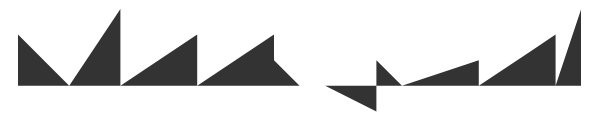

Condenced Cipher String

Abb. 27Beispiel: Basis 2 (PNG)

Benutzerdefinierte Zeichensätze

Level 1 Erweiterung RGB(1,0,0)

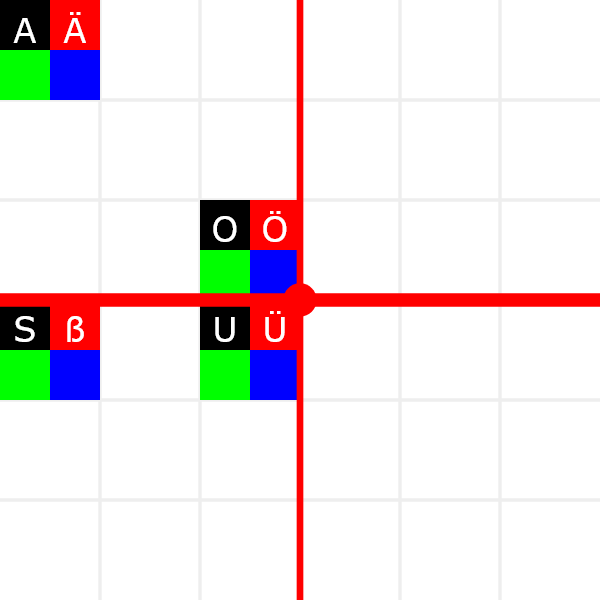

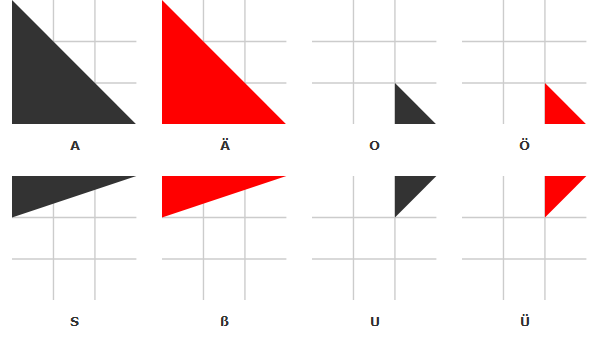

Beispiel: Deutsch (Umlaute + Eszett)

AÄOÖSßUÜ

Abb. 28Zeichensatzerweiterung Deutsch 1 (PNG)

A

Ä

O

Ö

S

ß

U

Ü

Abb. 29Zeichensatzerweiterung Deutsch 2 (PNG)

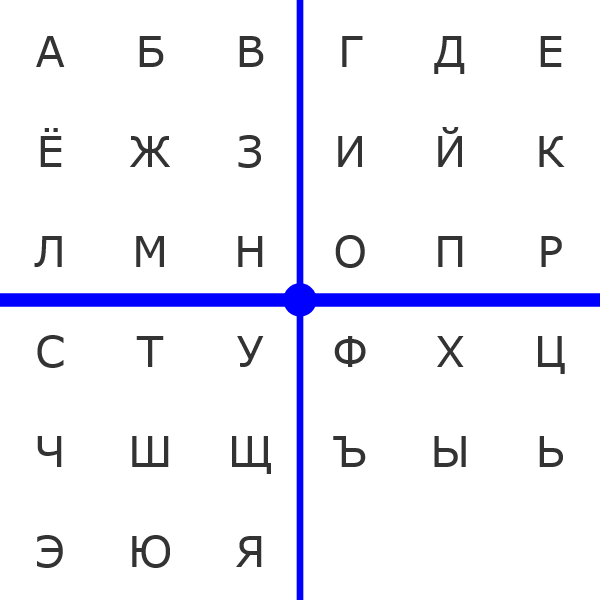

Level 1 Erweiterung RGB(0,0,1)

Beispiel: Russisch-kyrillisch (ostslawisch)

АБВГДЕЁЖЗИЙКЛМНОПРСТУФХЦЧШЩЪЫЬЭЮЯ

Abb. 30Zeichensatzerweiterung Russisch (PNG)

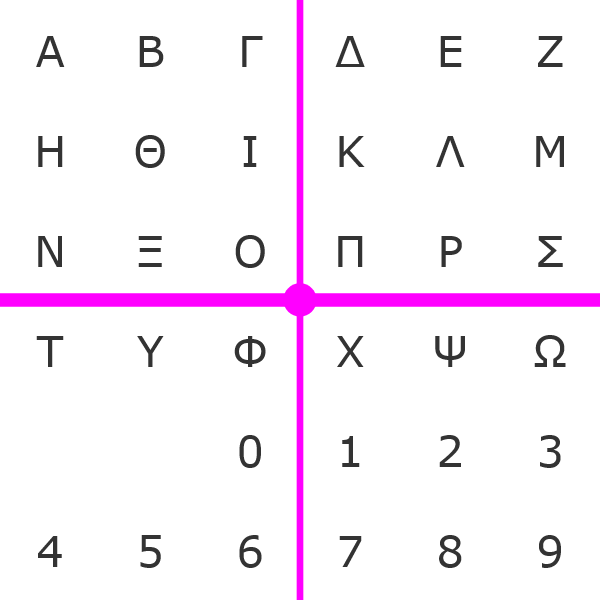

Level 2 Erweiterung CMYK(0,1,0,0)

Beispiel: Griechisch (euklidisch)

ΑΒΓΔΕΖΗΘΙΚΛΜΝΞΟΠΡΣΤΥΦΧΨΩ0123456789

Abb. 31Zeichensatzerweiterung Griechisch (PNG)

Signalübertragung

Die grundlegende Chiffrierung ist für die HF- und drahtgebundene Datenübertragung unter Verwendung eines Modulationsverfahrens mit Komprimierungspotenzial geeignet.

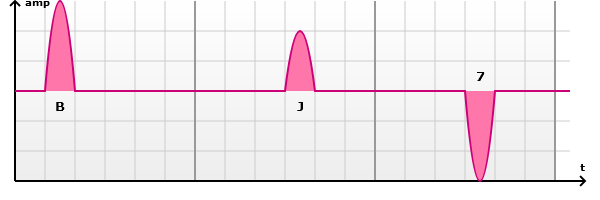

Pulse-Code Modulation (PCM) / PAM

Abtastung und Quantisierung des Signals

ampt BJ7

Abb. 32Übertragung: PCM Sampling (PNG)

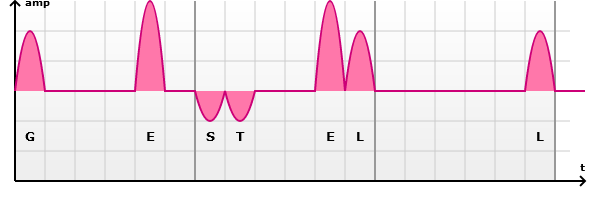

Kompressionspotential

Bis zu sechs Zeichen je Zyklus

ampt GESTELL

Abb. 33Übertragung: PCM-Kompression (PNG)

Wernicke Cipher

© 2019-2025 Thorsten Wernicke, Alle Rechte vorbehalten.

Deutsch | English

Ursprünglich entwickelt: November 2019.

Erstveröffentlichung: September 2022.

Letzte Aktualisierung: 15. August 2025.
